Звено овальное из легированной стали

Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
8-SLR1011-13 до 8-SLR1011-36 приплющены по требованию клиента.
8-SLR1011-45 до 8-SLR1011-50 не приплющены.
Плющение осуществляется для соответствия с омергообразным звеном SLR1027-G100.

Характеристики
● Звено овальное кован из специальной легированной стали с высокой интенсивностью и тягучестью, и потом оно проходит термообработку;
● Звено овальное из легированной стали соответствует цепи G100;
● Свойство подвышается 25% по сравнению с продуктами G80;
● Каждое звено выполняет испытание при рабочей растягивающей силе в 2.5 раза больше;
● Выборочное испытание осуществляется для испытания на усталость 20000 раз;
● Каждая партия завершает строгое выборочное испытание на разрывную растягивающую силу;
● 100% продукты проводят магнитопорошковую дефектоскопию;
● Поверхностная обработка: электростатическое напыление;
● Цветовой код: синий RAL5015.
● Все размеры кованы.

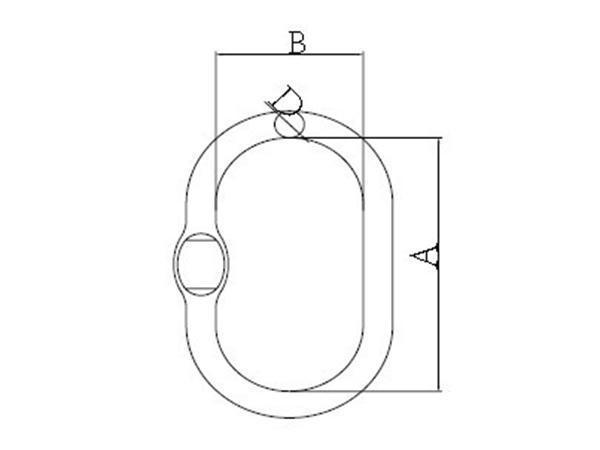

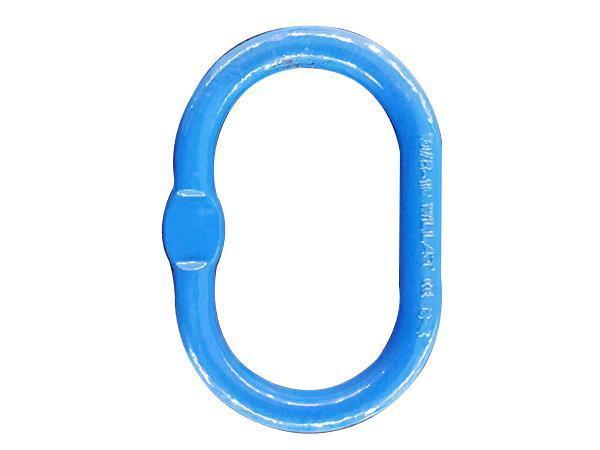

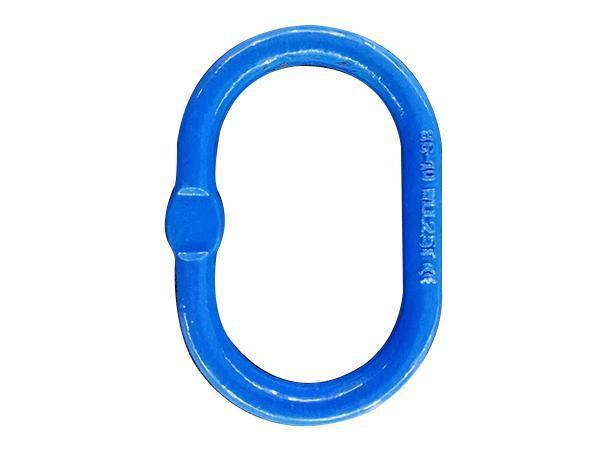

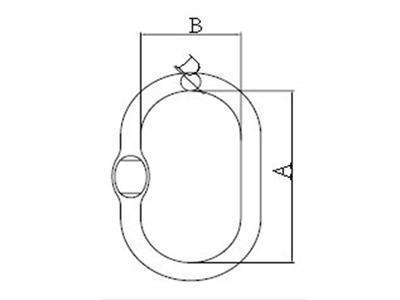

Звено овальное SLR1011
Параметры (единица: mm)
Артикул товара Диаметр цепи G100 mm Вес (kg) Максимальная рабочая загрузка (t) Размер (mm)
Одноветвевой строп Двухветвевой строп A B D
8-SLR1011-13 6+7 6 0.34 2.3 110 60 13
8-SLR1011-16 8 7 0.53 3.5 110 60 16
8-SLR1011-18 10 8 0.86 5 135 75 18
8-SLR1011-23 13 10 1.6 7.6 160 90 23
8-SLR1011-27 16 13 2.46 10 180 100 27
8-SLR1011-33 19 16 4.14 14 200 110 33
8-SLR1011-36 22 19 6.22 25.1 260 140 36
8-SLR1011-45 26 22 12.85 30.8 340 180 45
8-SLR1011-50 32 26 16.22 40 350 190 50

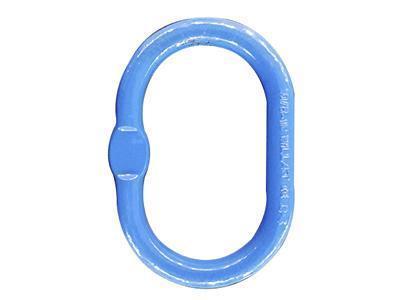

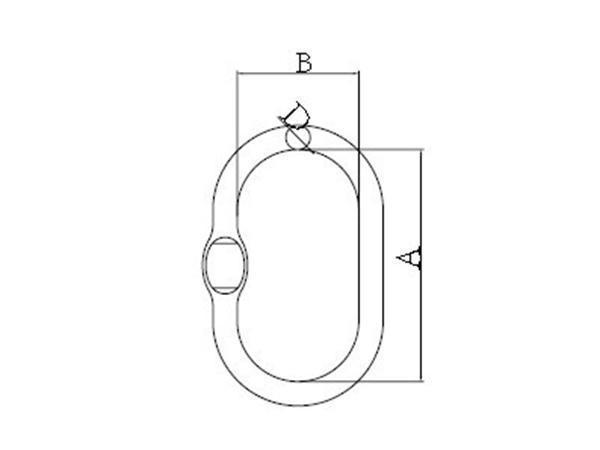

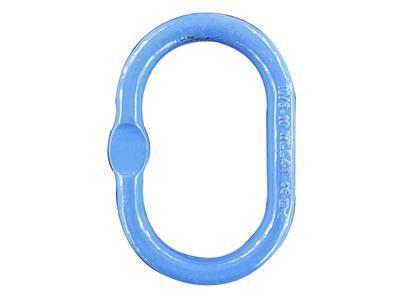

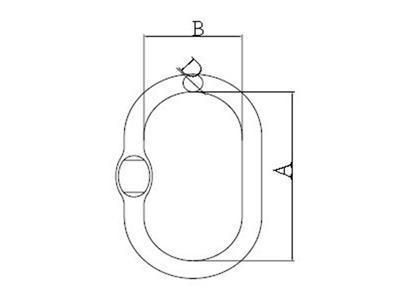

Звено овальное SLR1013

● Все размеры кованы.
●Большая внутренняя длина.

Параметры (единица: mm)
Артикул товара Диаметр цепи G100 mm Вес (kg) Максимальная рабочая загрузка (t) Размер (mm)
Одноветвевой строп Двухветвевой строп A B D
8-SLR1013-86 6/8 6 0.4 2.5 120 70 14
8-SLR1013-108 10 8 0.8 4 140 80 17
8-SLR1013-1310 13 10 1.5 7.5 160 95 22
8-SLR1013-1613 16 13 2.5 10 190 110 28
8-SLR1013-2016 19/20 16 5.2 17 240 140 34
8-SLR1013-2220 22/26 20/22 7.7 28 250 150 42

Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.

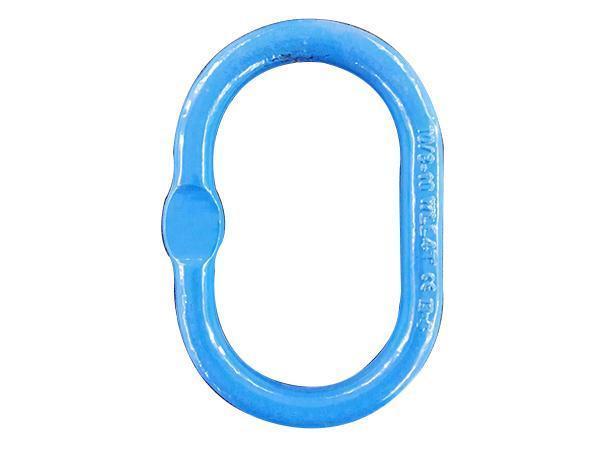

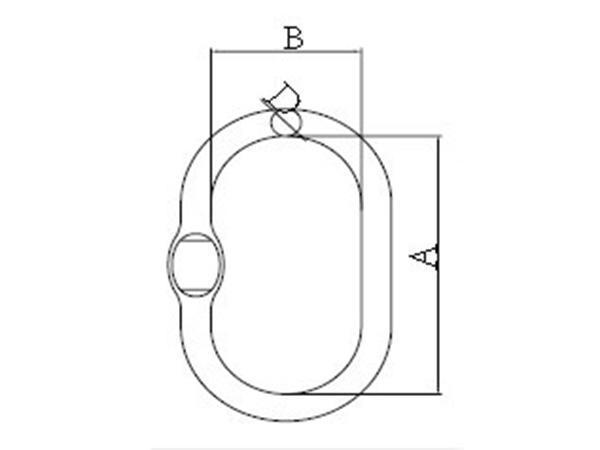

Сверхбольшое кованое овальное звено SLR1014 G100

● Все размеры кованы.
● Сверхбольшой размер ( большая внутренняя ширина и большая внутренняя длина).

Параметры (единица: mm)
Артикул товара Диаметр цепи G100 mm Вес (kg) Максимальная рабочая загрузка (t) Размер (mm)
Одноветвевой строп Двухветвевой строп A B D
8-SLR1014-108 8/10 8 3.7 4 340 180 25
8-SLR1014-1310 13 10 4.7 6.7 340 180 28
8-SLR1014-1613 16 13 7.1 10 340 180 34
8-SLR1014-2016 20 16 8.9 16 340 180 42

Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.

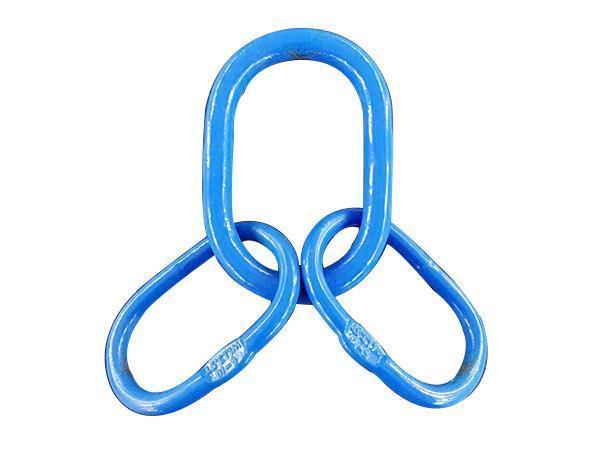

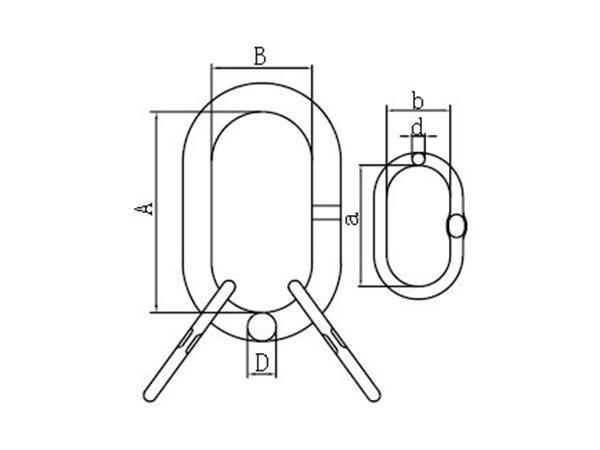

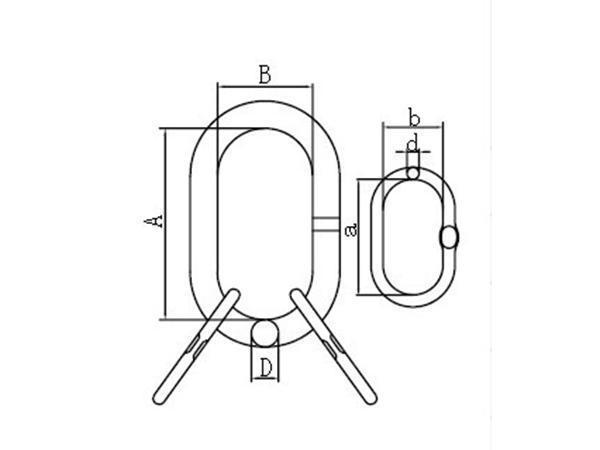

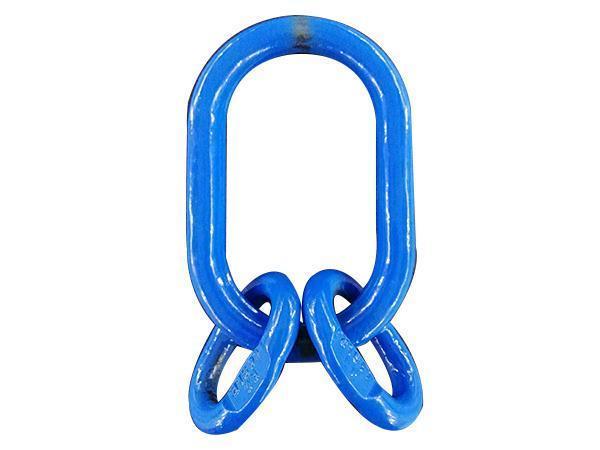

Звено овальное с дополнительными звеньями SLR1012-G100

●Все размеры: Основное кольцо ковано и подкольцо сварено.
● Соответствие со стандарту EN1677-4.

Параметры (единица: mm)
Артикул товара Диаметр цепи G100 mm Вес (kg) Максимальная рабочая загрузка (t) Размер (mm)
Трехветвеной или четырехветвевой строп A B D a b d
8-SLR1012-6 6MM 1.3 3 135 75 19 84 25 13
8-SLR1012-8 8MM 2.33 5.3 160 90 23 70 35 16.5
8-SLR1012-10 10MM 3.7 8 180 100 27 85 40 19
8-SLR1012-13 13MM 6.5 14 200 110 33 115 50 23
8-SLR1012-16 16MM 10.1 21.2 260 140 36 140 65 27
8-SLR1012-20 19/20MM 22.8 33.6 350 190 50 150 70 33
8-SLR1012-22 22MM 26 33.9 350 190 50 180 100 36

Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.

Звено овальное с дополнительными звеньями SLR-1015-G100

● Все размеры: Основное кольцо ковано и подкольцо сварено.
● Большое подкольцо

Параметры (единица: mm)
Артикул товара Вес (kg) Максимальная рабочая загрузка (t) Разрывная нагрузка (t) Размер (mm)
A B D a b d
10-SLR1015-06 1.8 3.5 14 150 90 19 120 70 14
10-SLR1015-08 3.0 5 20 160 95 22 140 80 17
10-SLR1015-10 6.5 11.5 46 200 120 30 160 95 22
10-SLR1015-13 15 17 68 250 150 40 200 120 30
10-SLR1015-16 23 28 112 300 200 50 200 120 32

Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.
